📌 도입 — "반도체는 결국 모래로 만든다고요?"
안녕하세요, 오십보입니다.
지난 3편에서 메모리와 비메모리의 구조적 차이를 살펴봤습니다. 그런데 글을 쓰면서 계속 마음에 걸리는 게 하나 있었습니다.
"그 반도체는 도대체 무엇으로 만드는 거지?"

뉴스에서 "중국이 갈륨 수출을 막았다", "희토류 카드를 꺼냈다"는 말이 자꾸 나옵니다. 반도체가 모래에서 시작된다고 하는데, 모래 말고 또 뭐가 필요하길래 이런 뉴스만으로 전 세계가 긴장하는 걸까요?
오늘은 반도체를 만드는 재료 이야기를 처음부터 끝까지 풀겠습니다. 반도체는 모래에서 시작하지만, 그 뒤에는 일본·중국·미국이 얽힌 복잡한 소재 공급망이 있습니다.
◼ 1부 — 왜 하필 '모래'인가

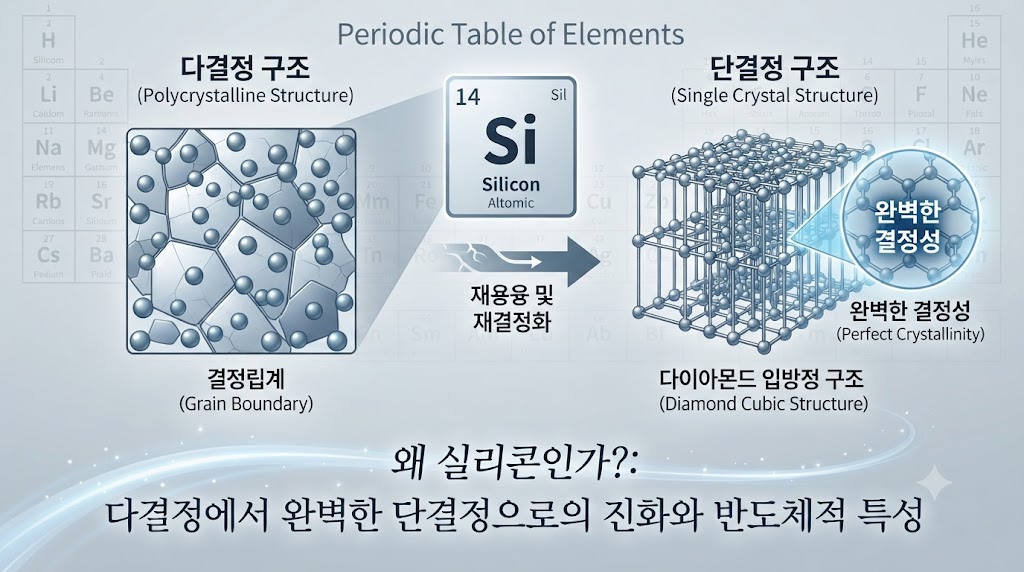

반도체의 주원료는 실리콘(Silicon, Si)입니다. 실리콘은 지구 지각의 약 28%를 차지하는, 산소 다음으로 풍부한 원소입니다. 해변의 모래는 이산화규소(SiO₂), 즉 실리콘과 산소가 결합한 형태입니다.

그렇다면 왜 다른 금속이 아니라 실리콘일까요? 세 가지 이유가 있습니다.
첫째, 전기 흐름을 정밀하게 조절할 수 있습니다. 1편에서 설명했듯, 반도체의 핵심 특성은 '전기를 흘리거나 막을 수 있는 능력'입니다. 실리콘은 순수한 상태에서는 부도체에 가깝지만, 불순물을 아주 조금 넣으면(이를 도핑이라고 합니다) 전도성을 정밀하게 바꿀 수 있습니다.
둘째, 지구 어디서나 비교적 쉽게 구할 수 있습니다. 희귀하지 않으니 원가 경쟁에서 유리합니다.
셋째, 고온을 잘 버팁니다. 반도체 제조 공정은 1,000℃를 넘기는 고온 환경이 많은데, 실리콘은 이런 환경에서도 비교적 안정적입니다.
반도체의 출발점은 사실 모래 자체가 아니라, 고순도 실리카(규석)와 이를 극도로 정제한 실리콘입니다. '모래 = 실리콘 웨이퍼'가 되는 과정은 결코 단순하지 않습니다. 그 여정을 따라가 보겠습니다.
◼ 2부 — 모래에서 웨이퍼까지: 여러 단계의 정제 여정

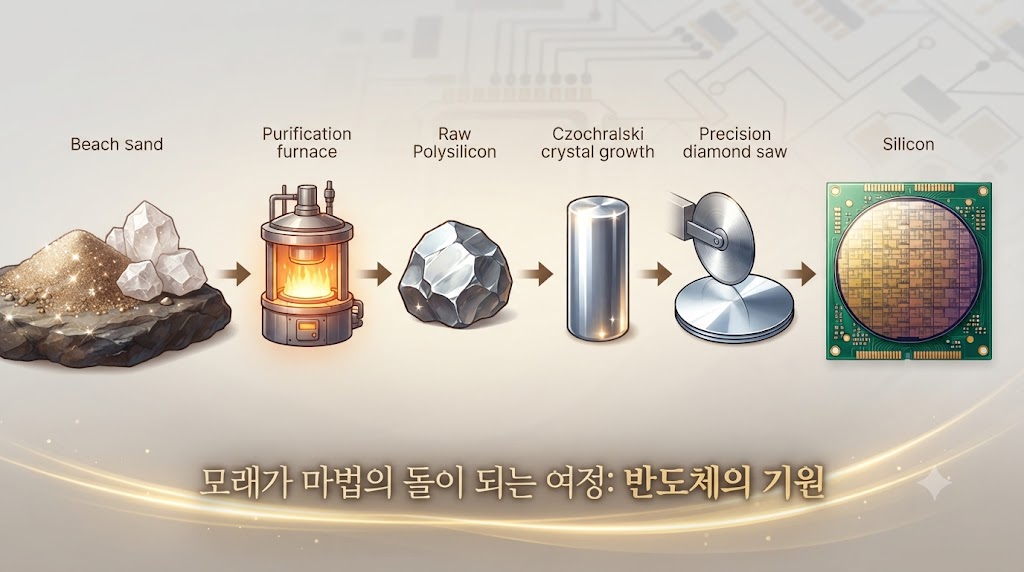

모래(이산화규소)가 반도체 기판인 웨이퍼로 변하려면 여러 단계의 정제·가공 과정을 거칩니다.

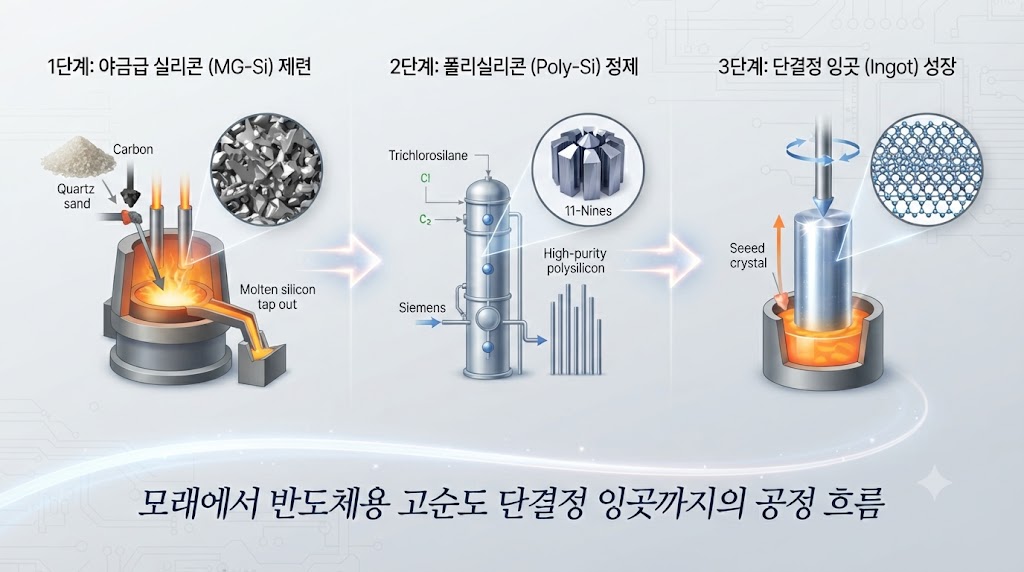

1단계 — 규석 채굴과 야금급 실리콘 생성 먼저 규석(Quartz)이라는 고순도 실리카 원료를 채굴하고, 이를 코크스(탄소)와 함께 전기로에서 고온으로 가열합니다. 이 과정에서 산소가 제거되고 순도 약 98~99% 수준의 야금급 실리콘(MG-Si)이 만들어집니다. 다만 반도체용으로 쓰기에는 이 순도로도 한참 부족합니다.
2단계 — 폴리실리콘으로 고순도화 반도체용 실리콘은 이보다 훨씬 높은, 흔히 '11-나인(11-nines, 99.999999999%)'이라 불리는 초고순도 수준을 요구합니다. 98%대 실리콘을 화학 처리(트리클로로실란 합성 후 증류) 과정을 거쳐 이 수준까지 끌어올린 것을 폴리실리콘(다결정 실리콘)이라고 합니다.
3단계 — 단결정 잉곳 성장 (초크랄스키법) 폴리실리콘을 다시 고온에서 녹인 다음, 아주 작은 단결정 실리콘 씨앗(Seed)을 담가 천천히 끌어올립니다. 씨앗을 회전시키며 끌어올리면, 씨앗의 결정 구조를 따라 액체 실리콘이 굳으면서 커다란 원통형 단결정 덩어리가 만들어집니다. 이것이 잉곳(Ingot)이며, 이 결정 성장 방식을 초크랄스키법(Czochralski, CZ법)이라 부릅니다. 1910년대 폴란드 화학자 얀 초크랄스키가 발견한 이 방법이 100년 넘게 반도체·태양광 산업의 표준으로 쓰이고 있습니다.
4단계 — 잉곳 절단 완성된 잉곳은 지름 300mm(약 30cm) 안팎, 길이는 수십 cm에서 1m 이상에 이르는 실리콘 원통입니다. 이것을 다이아몬드 와이어 톱으로 얇게 슬라이싱하면 원형의 얇은 판, 즉 웨이퍼(Wafer)가 나옵니다. 두께는 1mm에 못 미치지만, 그 위에 수십억 개의 회로가 새겨집니다.

5~7단계 — 래핑·에칭, 경면 연마(CMP), 세정과 검사 절단면을 연마하고 화학 용액으로 표면 손상을 제거한 뒤(래핑·에칭), 웨이퍼 표면을 나노미터 수준까지 평탄하게 갈아내고(CMP, 경면 연마), 초순수로 여러 차례 세정한 뒤 레이저 검사 장비로 결함을 확인합니다. 합격한 웨이퍼만 반도체 공장으로 출하됩니다.
이 과정이 끝난 뒤에야 비로소 반도체 회사들이 받는 웨이퍼가 완성됩니다. 웨이퍼를 받아 회로를 새기는 공정(포토리소그래피·에칭·증착)은 6편에서 다룹니다.
◼ 3부 — 웨이퍼 시장을 누가 쥐고 있나

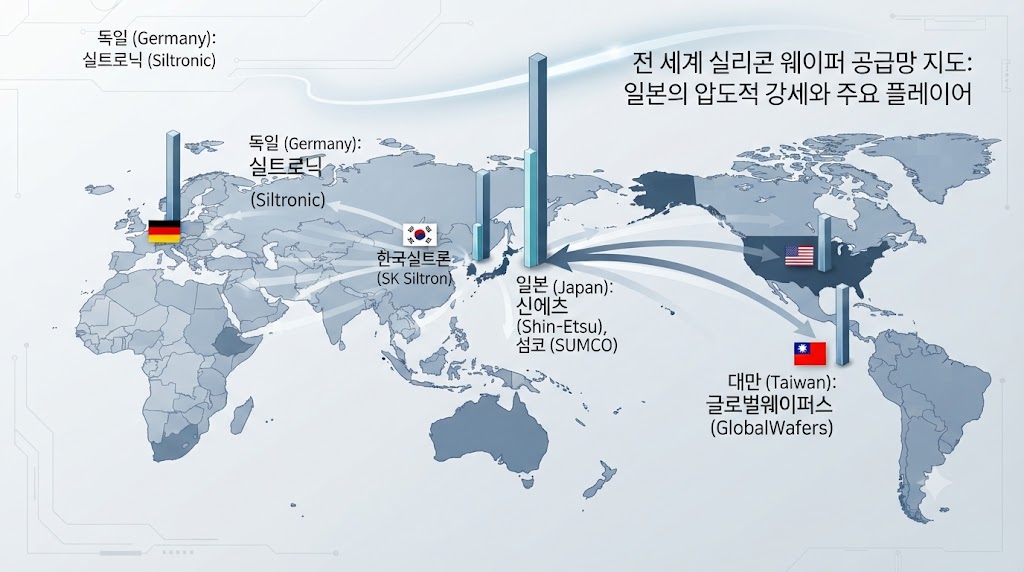

전 세계 실리콘 웨이퍼 시장에서는 일본 기업들의 영향력이 특히 큽니다.

기업 국적 시장 위치 특이사항
| 신에츠화학 (Shin-Etsu) | 일본 | 세계 최상위권 | PVC·실리콘 화학 사업도 병행 |
| 섬코 (SUMCO) | 일본 | 세계 최상위권 | 순수 웨이퍼 전문 |
| SK실트론 | 한국 | 국내 대표 웨이퍼 기업 | 경북 구미 생산, SK그룹 계열 |
| 실트로닉 (Siltronic) | 독일 | 주요 공급사 | 삼성전자가 주요 고객 중 하나 |
| 글로벌웨이퍼스 (GlobalWafers) | 대만 | 주요 공급사 | 실트로닉 인수 시도 이력 |
신에츠와 섬코 등 일본 기업들이 최상위권을 형성하고 있고, SK실트론이 한국을 대표하는 웨이퍼 기업으로 그 뒤를 따르는 구조입니다. 정확한 점유율 수치는 조사기관·품목(300mm·200mm 등)에 따라 차이가 있어 하나의 숫자로 단정하기는 어렵지만, 방향성은 분명합니다. 2019년 일본이 불화수소·포토레지스트 수출을 규제했을 때 한국 반도체 업계가 긴장했던 것도 이런 구조 때문이었습니다.
◼ 4부 — 실리콘 말고도 필요한 것들: 소재 지도
웨이퍼를 만들었다고 끝이 아닙니다. 반도체 제조 과정에서는 수백 가지 소재가 쓰이는데, 크게 세 가지 범주로 나눌 수 있습니다.

① 공정용 소재 — 웨이퍼에 회로를 새길 때 사용하는 화학물질들입니다.
- 포토레지스트(Photoresist): 웨이퍼에 바르는, 빛에 반응하는 막입니다. 회로 패턴을 찍어내는 '필름' 역할을 하며, 특히 최첨단 공정용 고부가 포토레지스트 시장에서는 일본 기업(JSR, TOK, 신에츠 등)의 영향력이 큽니다.
- 불화수소(HF, 에칭가스): 회로를 새길 때 불필요한 부분을 녹여내는 데 씁니다. 과거 일본 의존도가 매우 높았으나, 2019년 수출규제 이후 한국이 국산화에 상당 부분 성공했습니다. 다만 일부 고순도 품목은 여전히 수입 의존이 남아 있습니다.
- 특수가스: 공정 중 진공·냉각·세정에 쓰이는 헬륨, 네온, 아르곤 등입니다.

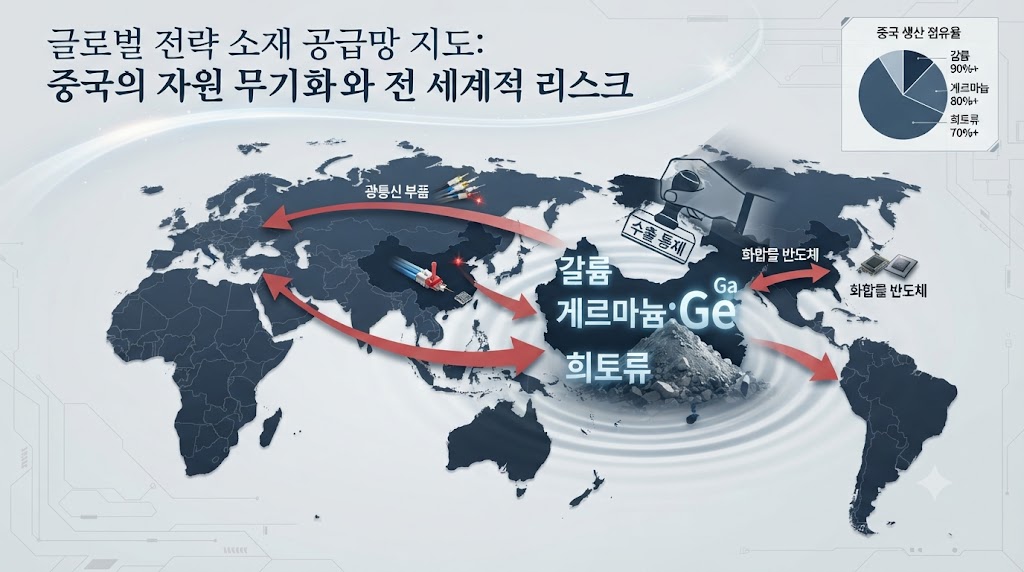

② 전략 광물 — 차세대 반도체와 전력반도체에 쓰이는 금속입니다.
- 갈륨(Ga): 중국이 세계 공급의 상당 부분을 차지합니다. 화합물 반도체(GaN, 질화갈륨)의 핵심 원료로 5G 기지국·레이더·전력반도체에 쓰이며, 중국은 2023년 8월부터 수출허가제를 시행하고 있습니다.
- 게르마늄(Ge): 중국 비중이 매우 높은 소재입니다. 광통신용 광섬유와 적외선 카메라 렌즈 등에 쓰이며, 갈륨과 함께 수출 규제 대상입니다.
- 희토류(Rare Earth): 17개 원소로 구성되며, 채굴량 자체보다 정제·가공 단계에서 중국의 영향력이 압도적으로 큽니다. 한국은 희토류 관련 공급망에서 중국 의존도가 높은 편으로 알려져 있습니다.
③ 웨이퍼 이후 공정 소재 — CMP 슬러리(연마제), 세정액, 봉지재(EMC), 기판 소재 등입니다. 이 영역에서는 일본·미국 기업이 강세를 보이고, 한국의 소부장(소재·부품·장비) 기업들이 꾸준히 국산화를 추진하고 있습니다.
한편 최근에는 특수가스 쪽에서도 새로운 변수가 생겼습니다. 2026년 7월 10일, 중국 상무부와 해관총서는 헬륨에 대한 임시 수출 금지 조치를 전격 시행했습니다. 다만 이는 갈륨·게르마늄 규제처럼 중국이 공급을 무기화한 조치라기보다는, 세계 헬륨 공급의 상당 부분을 차지하는 카타르·러시아산 헬륨 수급이 중동 지역 정세 등으로 흔들리자, 헬륨 수입 의존도가 높은 중국이 자국 내 산업 수급을 먼저 지키기 위해 내린 방어적 조치에 가깝다는 분석이 나옵니다. 다만 이유가 무엇이든, 헬륨 역시 반도체 냉각·세정 공정에 쓰이는 소재인 만큼 글로벌 공급망에 새로운 리스크 변수로 떠오른 것은 분명합니다.
◼ 5부 — 소재 지도로 보는 리스크: 한국의 취약점
지금까지 살펴본 소재별 리스크를 정리하면 이렇습니다.

소재 주요 공급국 한국 의존 구조
| 실리콘 웨이퍼 | 일본 기업 비중 높음 | SK실트론이 자체 생산하나, 최상위권은 일본 기업 |
| 포토레지스트 | 일본 기업 영향력 큼 | 고부가 품목일수록 일본 의존도 높음 |
| 불화수소 | 과거 일본 중심 | 상당 부분 국산화, 일부 고순도 품목은 여전히 수입 의존 |
| 갈륨·게르마늄 | 중국 중심 | 대체 공급원이 제한적 |
| 희토류 | 중국이 정제·가공 단계 장악 | 관련 공급망 전반의 중국 의존도 높음 |
| 헬륨 등 특수가스 | 카타르·러시아·미국 등 | 글로벌 수급 변동에 간접 영향 받는 구조 |

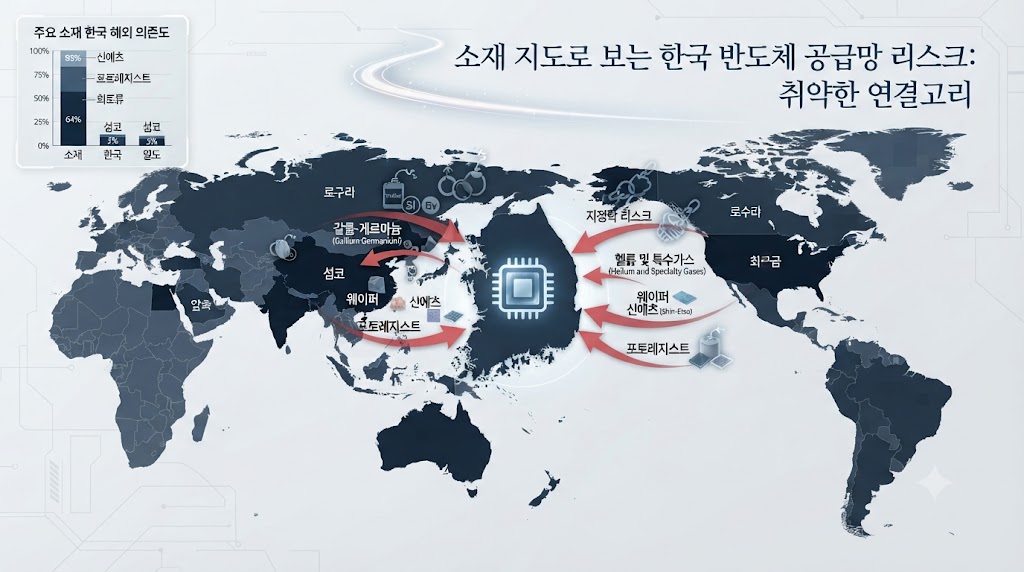

한국의 약점은 한마디로 "최종 제품은 세계 1위인데, 그 제품을 만드는 재료 상당수는 해외에서 들여온다"는 것입니다. 삼성전자·SK하이닉스가 만든 반도체 칩이 세계를 호령하지만, 그 칩을 만드는 웨이퍼·소재·가스·장비의 상당 부분은 일본·중국·미국에서 들어옵니다.
이는 단순한 기술 문제가 아닙니다. 언제든 지정학 리스크가 공급망을 흔들 수 있는 구조입니다. 2019년 일본의 수출규제, 2023년 이후 중국의 갈륨·게르마늄 규제, 그리고 최근의 헬륨 수출 금지까지 — 뉴스에서 보이는 소재 관련 이슈들의 뿌리가 바로 이 구조에 있습니다.
◼ 6부 — 투자자 관점: 소재·부품·장비 기업을 봐야 하는 이유
반도체 주식 하면 삼성전자·SK하이닉스를 먼저 떠올리지만, 소재 공급망에도 투자 기회가 있습니다.

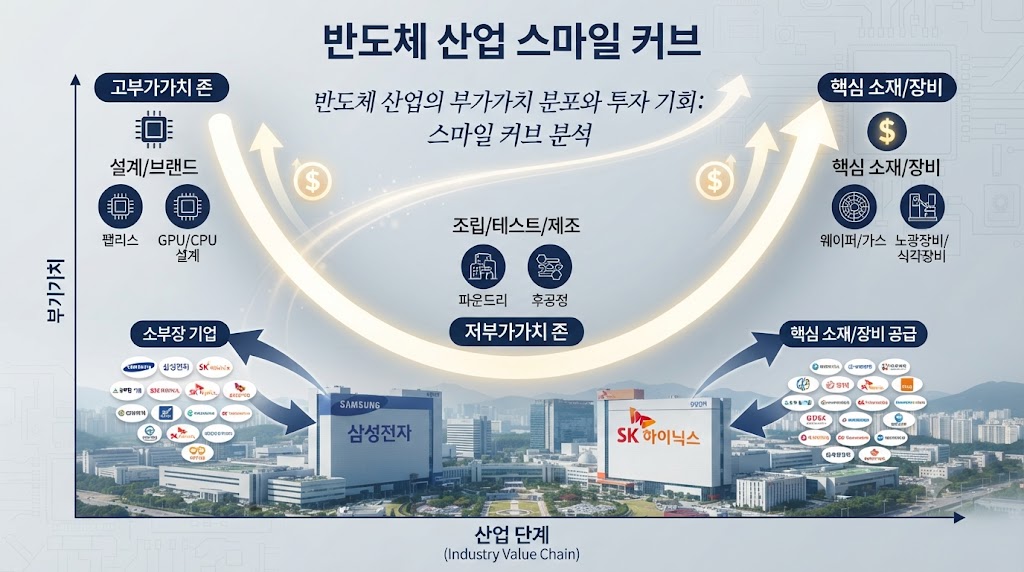

반도체 산업에는 '스마일 커브(Smile Curve)'라는 개념이 있습니다. 부가가치가 양 끝단(설계·브랜드 쪽과 핵심 소재·장비 쪽)에 상대적으로 높게 분포하고, 가운데 단순 조립·제조 영역은 상대적으로 낮다는 개념입니다. 다만 이것이 모든 소재·장비 기업이 항상 고마진이라는 뜻은 아닙니다. 웨이퍼·포토레지스트·특수가스처럼 대체재가 마땅치 않은 핵심 소재 기업일수록 이 논리가 더 잘 들어맞고, 팹리스 역시 제품군에 따라 수익성 차이가 큽니다.
소부장(소재·부품·장비) 기업은 삼성·SK하이닉스 같은 대형 고객사에 의존하는 구조여서 수주 변동성이 있고, 기술 장벽이 높아 신규 진입도 쉽지 않다는 점은 함께 고려해야 할 부분입니다.
◼ 공부노트 — 핵심 용어 정리
용어 뜻
| 야금급 실리콘(MG-Si) | 규석을 전기로에서 가열해 만든 순도 약 98~99%의 1차 정제 실리콘 |
| 폴리실리콘 | MG-Si를 화학적으로 재정제해 초고순도(11-나인 수준)로 만든 다결정 실리콘 |
| 초크랄스키법(CZ법) | 단결정 씨앗을 이용해 원통형 단결정 잉곳을 성장시키는 결정 성장 방식 |
| 잉곳(Ingot) | 초크랄스키법으로 만든 원통형 단결정 실리콘 덩어리 |
| 웨이퍼(Wafer) | 잉곳을 얇게 잘라 만든 원판. 반도체 회로가 새겨지는 기판 |
| CMP(화학기계연마) | 웨이퍼 표면을 나노미터 수준까지 평탄하게 갈아내는 공정 |
| 소부장 | 소재·부품·장비의 줄임말. 반도체 생산 생태계의 상류 공급망 |
📌 정리하며
오늘 이야기를 세 줄로 압축하면 이렇습니다.
첫째, 반도체는 모래(실리콘)에서 시작하지만, 초고순도로 정제하고 결정을 키우고 얇게 잘라내는 여러 단계를 거쳐야 비로소 웨이퍼가 됩니다.
둘째, 웨이퍼는 일본 기업들의 영향력이 크고, 갈륨·게르마늄·희토류 같은 전략 광물은 중국이 정제·가공 단계에서 강한 영향력을 가지고 있습니다.
셋째, 한국은 최종 칩 생산에서는 세계 최상위권이지만, 그 칩을 만드는 핵심 소재·장비의 상당 부분은 여전히 해외 의존도가 높은 구조적 취약점을 안고 있습니다.
다음 5편에서는 중국이 왜 최근 갈륨·게르마늄·희토류 같은 전략 광물을 하나씩 통제 대상에 올리고 있는지, 그리고 그것이 한국 반도체에 어떤 의미인지를 조금 더 깊이 파헤쳐 보겠습니다.
오늘도 한 걸음, 오십보.
