📌 도입 — "회사 하나, 정책 하나에서 이제 동네 하나로"
안녕하세요, 오십보입니다.
9편에서는 ASML이라는 회사 하나가 어떻게 반도체 산업의 병목이 됐는지 살펴봤고, 8편에서는 CHIPS Act라는 정책 하나가 어떻게 삼성 텍사스 공장을 움직이는지 살펴봤습니다. 오늘은 시점을 조금 더 넓혀, '동네' 하나를 들여다보려 합니다. 반도체는 회사 혼자, 정책 하나만으로는 만들어지지 않습니다. 사람·소재·자본·전력·물이 한곳에 모여야 합니다. 그 '한곳'을 클러스터라고 부릅니다.
◼ 1부 — 클러스터란 무엇인가

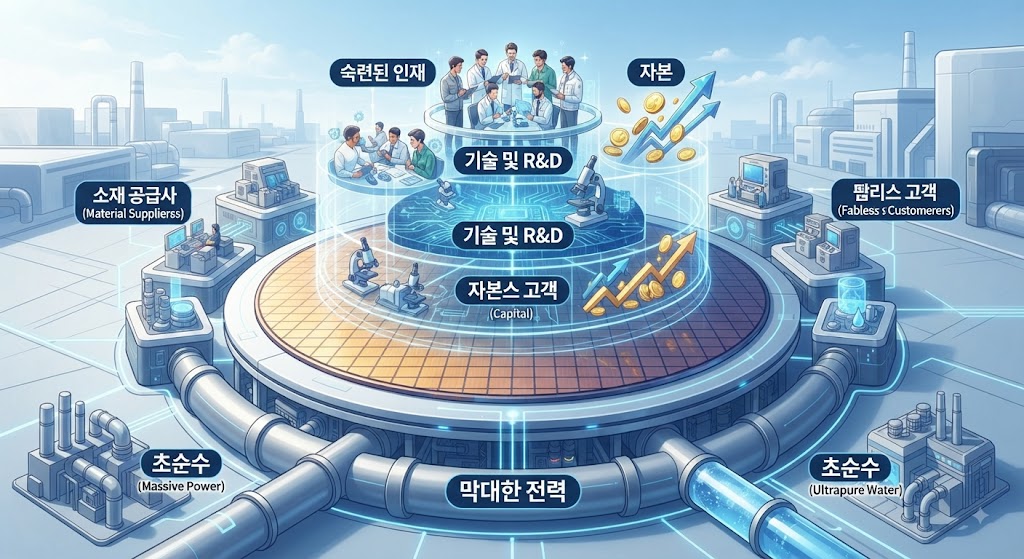

경제학자 앨프리드 마셜은 1890년 저서에서 기업이 한 지역에 모일 때 생기는 집적의 이점을 처음 설명했습니다. 오늘날 경제학에서는 이를 대체로 세 가지로 정리합니다. 같은 기술을 가진 인재들이 모이면 채용과 이직이 쉬워지는 숙련 노동시장의 확대, 부품·소재·장비 회사들이 가까이 있어 조달이 빨라지는 전문 공급업체의 집적, 그리고 엔지니어들이 이직하고 어울리며 기술이 자연스럽게 흘러가는 지식 파급효과입니다.
여기에 한 가지를 더 짚어야 합니다. 클러스터에는 공급업체만큼이나 큰 '수요'도 필요합니다. TSMC에는 전 세계 팹리스 고객들이, 구마모토의 JASM에는 소니·덴소·도요타 같은 일본 고객이자 주주들이 있는 것처럼, 클러스터는 공급자와 수요자가 서로의 투자를 정당화해주는 관계로 묶여 있을 때 비로소 굴러갑니다.
반도체 클러스터에는 여기에 더해 전력·용수·폐수처리 같은 기반시설이 특히 중요하게 얹힙니다. 반도체 제조는 웨이퍼 세척과 식각 과정에서 막대한 양의 초순수(불순물을 극도로 제거한 물)를 사용합니다. 산업 자료에서는 웨이퍼 한 장을 세척하는 데 상당한 양의 초순수가 필요하다고 제시되지만, 정확한 사용량은 공정 세대와 재이용률, 공장 설계에 따라 크게 달라집니다. '반도체 한 장에 몇 리터'라는 단일 수치보다는, 공정이 복잡해질수록 막대한 물이 필요해지는 산업이라는 정도로 이해하는 것이 정확합니다.
◼ 2부 — 실리콘밸리: 원래는 반도체의 동네였다
실리콘밸리 클러스터의 기원 서사로 자주 등장하는 것이 '배신자 여덟 명(Traitorous Eight)' 이야기입니다. 노벨상 수상자 윌리엄 쇼클리의 회사를 나온 여덟 명의 엔지니어(고든 무어와 로버트 노이스 포함)가 1957년 페어차일드 반도체를 세웠습니다. 이 회사는 이후 수십 개의 창업으로 이어지는 인재·기술 네트워크의 진원지가 됐습니다. 인텔·AMD·내셔널 세미컨덕터 등이 페어차일드 출신 인력과 그 네트워크의 영향을 받은 대표적인 사례로 꼽히지만, 이들이 모두 페어차일드에서 직접 갈라져 나온 자회사인 것은 아닙니다.
그런데 지금 실리콘밸리에서 대규모 최첨단 생산 시설의 비중은 크게 줄었습니다. 흔히 물 부족이 원인으로 꼽히지만, 실제로는 대형 공장에 필요한 부지·전력·용수·인력 확보의 어려움과 환경 규제, 비용 문제가 복합적으로 작용한 결과에 가깝습니다. 인텔이 제조 기능을 오리건·애리조나 등으로 점차 확대해온 것도 이런 흐름 속에 있습니다. 그 결과 실리콘밸리는 반도체를 직접 만드는 곳이라기보다, 설계·소프트웨어·벤처자본·플랫폼 기업이 모이는 클러스터로 역할이 재편됐습니다.
◼ 3부 — 신주과학단지: 계획으로 만든 클러스터
대만의 신주과학단지는 1980년 대만 정부가 공업기술연구원(ITRI)을 앞세워 조성한 계획 클러스터입니다. UMC가 1980년 첫 입주 기업이었고, TSMC가 1987년 신주에서 설립되며 이 단지의 핵심 앵커가 됐습니다.
현재 신주과학단지의 규모는 집계 범위에 따라 다르게 제시됩니다. 좁게는 500개 이상 기업에 16만 명 이상, 광역 생태계까지 포함하면 900개 이상 기업·기관에 17만 명 안팎으로 소개되기도 합니다. 대만 반도체 클러스터는 신주에서 타이중, 타이난까지 남북으로 이어지는 이른바 '반도체 회랑'으로 확장돼왔습니다.
신주의 성공은 단순히 산업단지를 조성한 것만으로 설명되지 않습니다. ITRI를 통한 기술 이전, 해외에서 돌아온 화교·유학 인력, 정부의 세제·금융 지원, 지역 대학, 그리고 UMC와 TSMC라는 앵커 기업이 동시에 맞물린 결과에 가깝습니다. 땅을 먼저 만들고 기업이 오기를 기다린 것이 아니라, 여러 요소가 함께 준비된 상태에서 클러스터가 자라난 것입니다.
◼ 4부 — 구마모토: TSMC를 데려와 되살아난 반도체 산지
일본은 1980년대 세계 반도체 시장에서 상당한 비중을 차지했다가, 이후 미국과의 무역 마찰, 엔고, 한국·대만의 추격, 수직통합 구조에 대한 대응 지연 등 여러 요인이 겹치며 로직·메모리 반도체 시장에서의 입지를 크게 잃었습니다. 다만 소재·장비·전력반도체 분야에서는 지금도 강한 기반을 유지하고 있다는 점은 함께 짚어둘 필요가 있습니다.
이런 흐름 속에 TSMC가 규슈 구마모토에 자회사 JASM(Japan Advanced Semiconductor Manufacturing)을 세웠습니다. 지분 구조는 TSMC 약 86.5%, 소니세미컨덕터솔루션 6%, 덴소 5.5%, 도요타 2%입니다. 도요타 같은 자동차 회사가 반도체 공장에 지분을 투자했다는 사실 자체가, 자동차 산업이 반도체 없이는 굴러가지 않는 현실을 상징적으로 보여줍니다.
Fab 1은 2024년 가동을 시작했고, 40nm·22/28nm·12/16nm 공정을 중심으로 자동차·산업·소비자용 칩을 생산하고 있습니다. 6nm·7nm급 첨단 공정은 2027년 말 가동을 목표로 하는 Fab 2에서 다뤄질 예정입니다. 일본 정부의 지원 규모는 한 번에 일괄 지급된 것이 아니라 Fab별로 나뉘어 있는데, Fab 1에 약 4,760억 엔, Fab 2에 약 9,000억 엔 수준이 거론되며 이를 합산하면 1조 엔대 중반 규모로 추산됩니다.
◼ 5부 — 용인 클러스터: 세계 최대 규모를 향한 현재진행형 도전
한국은 경기도 용인을 중심으로 세계 최대 규모의 반도체 클러스터를 계획하고 있습니다. 삼성전자는 이동·남사 국가산업단지에 약 360조 원, SK하이닉스는 원삼면 일반산업단지에 당초 계획보다 크게 확대된 규모의 투자 계획을 밝혔습니다. 다만 이 금액들은 앞으로 수십 년에 걸쳐 집행될 장기 투자계획이며, 이미 지출된 확정 금액이 아니라는 점은 분명히 해둘 필요가 있습니다.
진척 상황을 보면, SK하이닉스는 2025년 2월 원삼면 클러스터의 첫 공장 착공에 들어갔고 2027년 5월 완공을 목표로 하고 있습니다. 삼성전자의 이동·남사 산단은 첫 공장을 제외하면 상당 부분이 아직 계획 단계에 머물러 있습니다. 원래 정부가 제시했던 클러스터 전체 완공 목표는 2047년이었지만, 2026년 들어 삼성과 SK하이닉스는 일정을 상당폭 앞당기는 계획을 내놓았습니다. 삼성은 첫 공장을 2029년 가동, 전체 클러스터는 2040년 완공을 목표로, SK하이닉스는 클러스터 전체를 2033년까지 완공하는 방향을 제시한 것으로 알려져 있습니다. 다만 이 일정은 어디까지나 계획이며, 전력·용수·인허가 등 변수에 따라 달라질 수 있습니다.
용인 클러스터가 마주한 과제는 크게 세 가지로 정리됩니다.
전력은 단순히 발전소 하나를 더 짓는 문제가 아닙니다. 삼성과 SK하이닉스가 필요로 하는 전력 수요는 합산 약 15GW(삼성 9.2GW, SK하이닉스 5.5GW 안팎)로 추산되며, 이만한 규모의 전력을 송전망·발전원·요금 체계까지 포함해 안정적으로 공급하는 것은 상당한 시간이 걸리는 과제입니다.
용수 역시 중요한 변수입니다. 정확한 부족량은 공장 수, 공정, 재이용률, 생활용수와의 우선순위 조정에 따라 크게 달라지기 때문에 하나의 확정된 숫자로 단정하기는 어렵습니다. 다만 반도체 생산이 확대될수록 안정적인 산업용수·재이용수 확보가 핵심 변수가 될 것이라는 점은 여러 분석에서 공통적으로 지적됩니다.
정치적 변수도 있었습니다. 2025년 말에서 2026년 초 사이 정치권 일각에서 용인 클러스터를 새만금으로 옮기자는 주장이 제기됐지만, 2026년 1월 정부와 대통령실은 이전을 검토하지 않는다고 공식적으로 밝혔습니다. 이 논쟁은 클러스터가 단순히 빈 땅을 고르는 문제가 아니라, 이미 진행된 인허가·전력·용수 계획과 협력업체·인재 네트워크까지 함께 옮겨야 하는 문제라는 것을 역설적으로 보여준 사례였습니다.
◼ 6부 — 네 클러스터, 무엇이 다른가

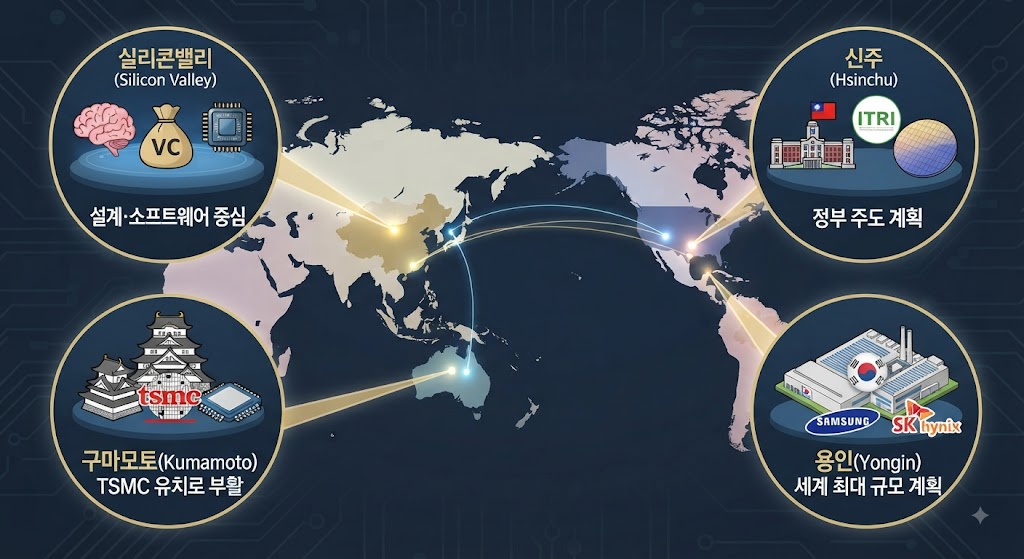

항목 실리콘밸리 신주(대만) 구마모토(일본) 용인(한국)
| 형성 방식 | 시장·대학·국방조달이 결합 | 정부·ITRI·귀환 인재·TSMC 결합 | TSMC 앵커 유치 + 일본 정부 지원 | 정부 인프라 + 삼성·SK 투자 |
| 앵커 | 페어차일드 이후 다수 기업 → 현재는 설계·SW 중심 | TSMC·UMC | JASM(TSMC 자회사) | 삼성전자·SK하이닉스 |
| 현재 역할 | 설계·소프트웨어·자본 | 첨단 파운드리 | 성숙~첨단 공정 파운드리 | 메모리·파운드리 |
| 형성 기간 | 60년 이상 | 약 45년 | 유치 후 수년 내 가동 | 현재 진행 중, 완공 목표 계속 조정 |
한 가지 분명히 해둘 것은, 실리콘밸리를 순수한 자연발생 클러스터로, 신주를 순수한 정부주도 클러스터로 딱 나누기는 어렵다는 점입니다. 실리콘밸리에도 스탠퍼드대학과 국방 관련 연구개발이라는 정부·기관의 뒷받침이 있었고, 신주에도 귀환 인재와 기업가들의 자발적인 참여가 필요했습니다. 성공한 클러스터는 대체로 시장과 정부, 인재가 함께 얽혀 만들어진 혼합형에 가깝습니다.
동시에 집적은 이익만큼이나 위험도 함께 키운다는 점도 짚어둘 만합니다. 생산이 한 지역에 몰려 있을수록, 그 지역의 지진·가뭄·전력 위기가 곧바로 전 세계 공급망의 위기로 번질 수 있기 때문입니다.
📌 정리 — 세 줄 요약
첫째, 반도체 클러스터는 인재·공급업체·지식 파급효과에 더해, 이를 받쳐줄 전력·용수 같은 기반시설과 이 모든 투자를 정당화해줄 앵커 기업(수요)까지 갖춰야 굴러가는 시스템입니다.
둘째, 실리콘밸리(시장 중심에서 설계로 역할 전환), 신주(정부·귀환 인재·앵커기업의 결합), 구마모토(TSMC 유치로 빠르게 부활)는 서로 다른 경로로 클러스터를 완성해왔습니다.
셋째, 용인 클러스터는 세계 최대 규모의 투자 계획을 갖고 있지만, 전력·용수 확보와 일정 관리라는 현실적인 과제를 함께 안고 있으며, 그 성패는 공장 수나 투자액이 아니라 이 기반시설과 생태계를 얼마나 빨리 함께 키워내느냐에 달려 있습니다.
💬 오십보 한마디
클러스터는 공장을 모아놓은 지도가 아니라, 사람과 공급업체, 대학과 연구소, 고객과 정부, 전력과 물이 서로의 투자를 정당화해주는 시스템에 가깝습니다. 실리콘밸리가 스탠퍼드 없이 존재할 수 없었듯, 신주가 ITRI와 귀환 인재 없이 존재할 수 없었듯, 용인이 신주나 구마모토가 되려면 공장 건물만이 아니라 그 안을 채울 사람과 시간, 신뢰의 네트워크까지 함께 자라야 할 것 같습니다.
다음 11편에서는 이 모든 클러스터·소재·장비가 결국 무엇을 향해 움직이고 있는지, AI 시대의 반도체 — 엔비디아·HBM·양자컴퓨터 이야기로 이어가겠습니다.
오늘도 한 걸음, 오십보.
